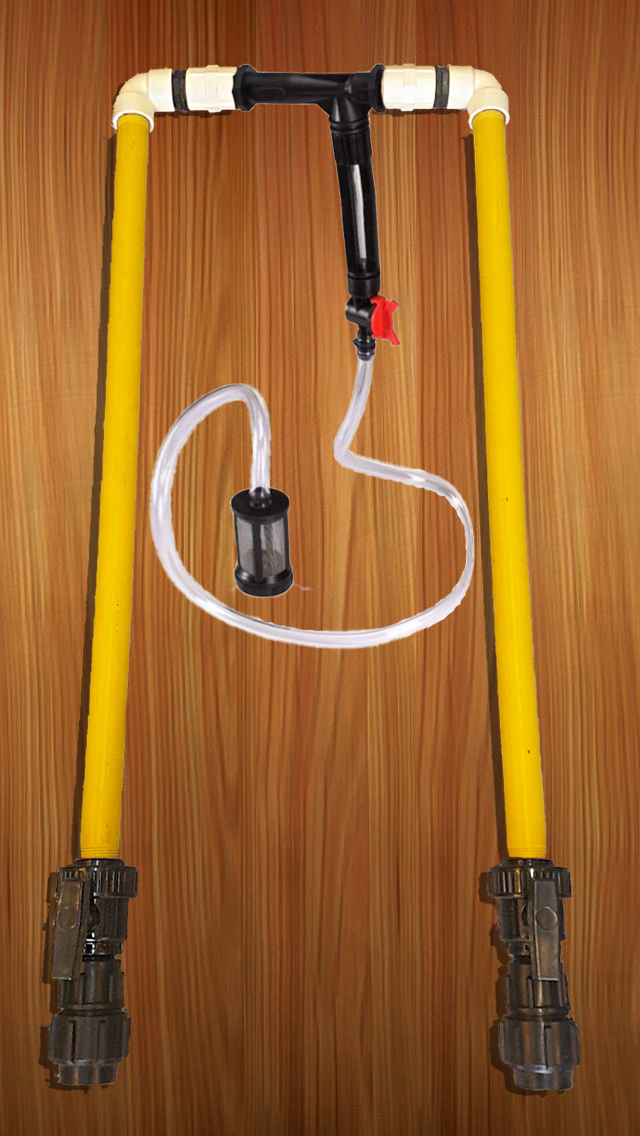

نصب و اتصالات ونتوری در ثابت شاپ

سایزینگ اتصالات ونتوری : inch¾  یا 25mm

در این آموزش سعی داریم از ونتوری با سایز ورودی3/4  و اتصالات پلی اتیلن 3/4 استفاده کنیم.

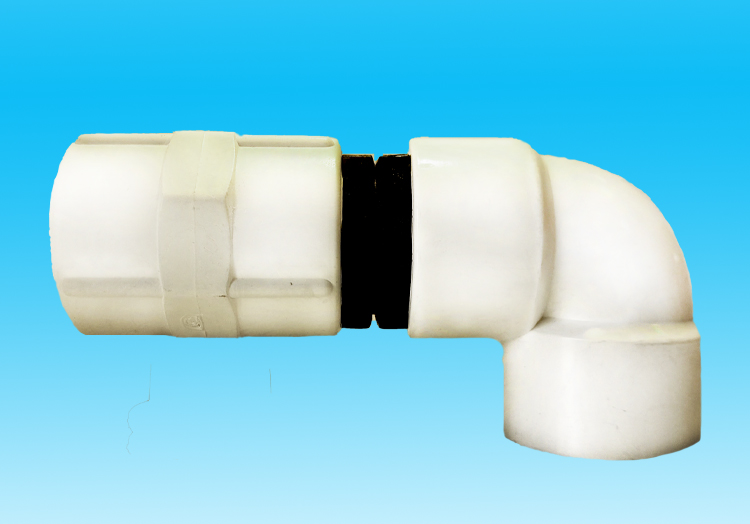

در ابتدا مغزی 3/4 را به بوشن و اتصال ماده ی 3/4پیچ می کنیم.

بعد از این اتصال این سه قطعه ی اتصال یافته را از قسمت بوشن به ورودی ونتوری اتصال می دهیم.

همچنین انتهای اتصال ماده را به رایزر و یا لوله متصل می کنیم.

>> اکنون وقت این رسیده است که انتهای رایزر پلیمری را به شیر متصل کنیم. ثابت شاپ در این قسمت، برای پکیج ونتوری از شیر قطع و وصل کن از برند تکسونیر ایتالیا بهره می برد.

انتهای شیر به یک رابط و سپس به لوله ی آبیاری متصل می شود.

تا اینجا ما اتصالات ورودی ونتوری را تشریح کرده ایم.

از قسمت خروجی ونتوری، اتصالات به طور مشابه  به ونتوری پیچ شده و جریان آب خروجی با اتصالات آب بند شده ی پلی اتیلن و شیر خروجی تکسونیر سرهم بندی می شوند.

روش عملکرد ونتوری

ابتدا جریان آب از قسمت ورودی شیر تکسونیر به داخل ونتوری وارد می شود. سپس کود تصفیه شده توسط توری متصل به ونتوری، براساس اختلاف فشار به وجود آمده در اثر جریان ورودی آب به سمت ونتوری کشیده می شود.

در قسمت مکش کود، یک عدد شیر تنظیم میزان نسبت کود، تعبیه شده که میزان کودی که نیاز به ترکیب با آب دارد را می توان تعیین نمود.

در انتها ترکیب معینی از کود و آب به طورهمزمان وارد سیستم آبیاری می شود.

در انتهای اتصالات ونتوری نیز یک عدد شیر قطع و وصل قرارداده شده است که با قطع آن، از ورود ترکیب آب و کود، جلوگیری به عمل می آورد.

در ثابت شاپ این ونتوری و اتصالات را با سایزینگ های 1اینچ و 2 اینچ نیز قابل ارایه می باشد.

تمامی قطعات مربوط و اتصالات تهیه و به تمامی نقاط کشور ارسال می شود.
